1. C8900系列變頻器接線圖紙

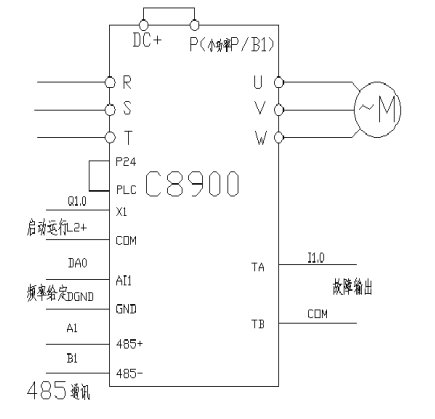

圖1. 永磁空壓機C8900變頻器接線圖
上電請確定P98.05值是否對應該驅動器功率標稱的電流值（驅動器銘牌上的輸出電流值），然后確定版本號為P98.02=8889。
¤快捷調試方式
利用已經上傳參數的面板直接下載到要調試的驅動器里，一定要用對等功率的參數，就是這個面板里的參數要跟調試的電機功率一致，否則要進行相關參數調整，下載參數操作方式如下：
1. 參數的上傳下載拷貝功能；
a.P00.06選擇1 參數從驅動器上傳到面板；
b.P00.06選擇2 參數從面板下載到變頻器。
2. 參數下載完成后；
a.同功率電機無需電機自學習即可由觸摸屏操作運行。
b.不同功率電機參數需要修改參數重新自學習，自學習完成后，同樣需要將P03.09值改成與P03.07一樣值，驅動器才能運行工作。

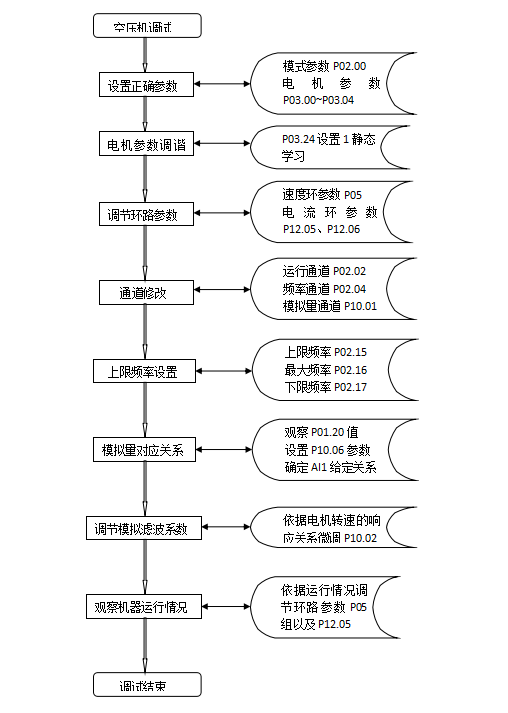

2. 螺桿空壓機開環永磁同步電機的調試流程圖
3. 開環永磁同步螺桿空壓機驅動器調試步驟
1) 電機試運行；
1）上電進入?yún)?shù)P00.00，將0改成 1，表示進入?yún)?shù)修改狀態；
2）設置電機控制模式P02.00將0000改成0010，表示開環矢量同步電機控制模式；
3）依據電機銘牌設置電機參數P03.00~P03.04；
P03.00 電機額定功率
P03.01 電機額定電壓
P03.02 電機額定電流
P03.03 電機額定頻率
P03.04 電機額定轉速
4）設置電機自整定參數P03.24，將0改成1，按ENTER鍵確定設置參數，按RUN，電機進入自學習狀態，直到運行指示燈FWD和REV等滅了，將自學習完成的參數P03.09改成P03.07一樣的值；
5）點動面板M鍵，觀察電機運行方向（電機尾部有紅色方向標），方向反轉更換電機UVW任意兩相；
6）用面板按RUN操作驅動器運行50HZ，觀察運行頻率和電流情況，無問題進入第二個步驟。
2) 修改通道參數；
1）調整運行命令通道P02.02，將參數改成1；
0表示面板操作運行 1表示端子控制運行 2 表示串口通訊控制運行；
當設置好P02.02參數后，通過觸摸屏操作啟動變頻器，驅動器還不運行，請觀察P1.18值，觀察其端子狀態情況，個位顯示1表示X1導通，為0表示X1斷開；
2）調整頻率給定通道P02.04，將參數改成3（頻率給定通過模擬量AI給定）。
3) 選擇模擬量功能；
P10.01
將P10.01個位設置9即可，表示主頻率給定AI1方式選擇單極性
4) 依據電機工作轉速調整上限頻率和下限工作頻率；
P02.15上限頻率 P02.16最大頻率 P02.17下限頻率
觀察P01.20的模擬量電壓，調整參數P10.06確定模擬最大給定關系
將P12.09值默認設置為0.3s后，可以在上位機觸摸屏處控制驅動器運行，觀察驅動器運行情況
5) 根據空壓機運行的穩定情況調整模擬量濾波時間P10.02，速度環參數P05組以及電流環參數P12.05。
a.當電機轉速響應過快時將P10.02值稍微調大，調小模擬濾波時間會導致電機轉速響應過快；
b.當電機低速運行抖動時調小P05.00低速環路比例增益，調大P05.01低速積分時間，環路參數不能調試過強，依運行情況而定；
c.當當電機高速轉速有波動時，稍微加強高速環參數，將P05.04高速比例增益調大，將P05.05高速積分時間略微調小，環路參數不易過強，依運行情況而定。
4. 調試參數表
基本參數
功 能 | 名 稱 | 設定值 | 定 義 |
P02.00 | 電機與控制模式選擇 | 0010 | 同步開環 |
P02.02 | 運行命令通道 | 1 | |
P02.04 | 頻率給定源 | 3 | 模擬AI給定 |
P05.00 | 低速環比例增益 | 16 | |
P05.01 | 積分時間 | 0.2 | |
P05.04 | 高速比例增益 | 15 | |
P05.05 | 高速環積分 | 0.2 | |
P05.15 | 電動轉矩限幅 | 150% | |
P05.16 | 制動轉矩限幅 | 150% | |
P08.07 | 停機頻率 | 3.5 | 3.5HZ |
P09.00 | X1端子功能選擇 | 01 | 默認正轉 |
P09.20 | TA/TB | 16 | 故障輸出 |
P10.01 | AI模擬功能選擇 | 009 | 單極性 |
P10.02 | AI1濾波系數 | 0.1 | |
P10.06 | 模擬最大給定值 | 98% | 9.8V |
P10.08 | 模擬最小給定值 | 20% | |
P12.02 | 載頻 | 6 | 6K |
P12.03 | PWM波模式 | 1000 | |
P12.05 | 電流環系數 | 300 | |
P12.09 | 預勵磁時間 | 0.3s | |
P12.10 | 最大弱磁電流 | 70 | 70% |
P12.18 | 高級參數1 | 4 | |
P12.19 | 高級參數2 | 2 | |
P12.20 | 同步機高級參數 | 5 | 5% |
P12.21 | 同步機高級參數 | 30 | 30% |
P12.24 | 啟動不找初始角度 | 0 | 啟動不找角度 |
P15.01 | 通訊配置 | 001 | |
P15.02 | 通訊地址 | 001 | |
P97.01 | 輸出缺相動作 | 0002 | 不動作 |
P97.02 | 欠壓故障指示動作選擇 | 0010 | 動作 |
P97.10 | 限流水平 | 150% | |
P97.12 | 上電對地短路檢測 | 0 | 上電不檢測 |
各個功率段電機參數
1、15KW（機型號13、P98.05=32A）------20P
